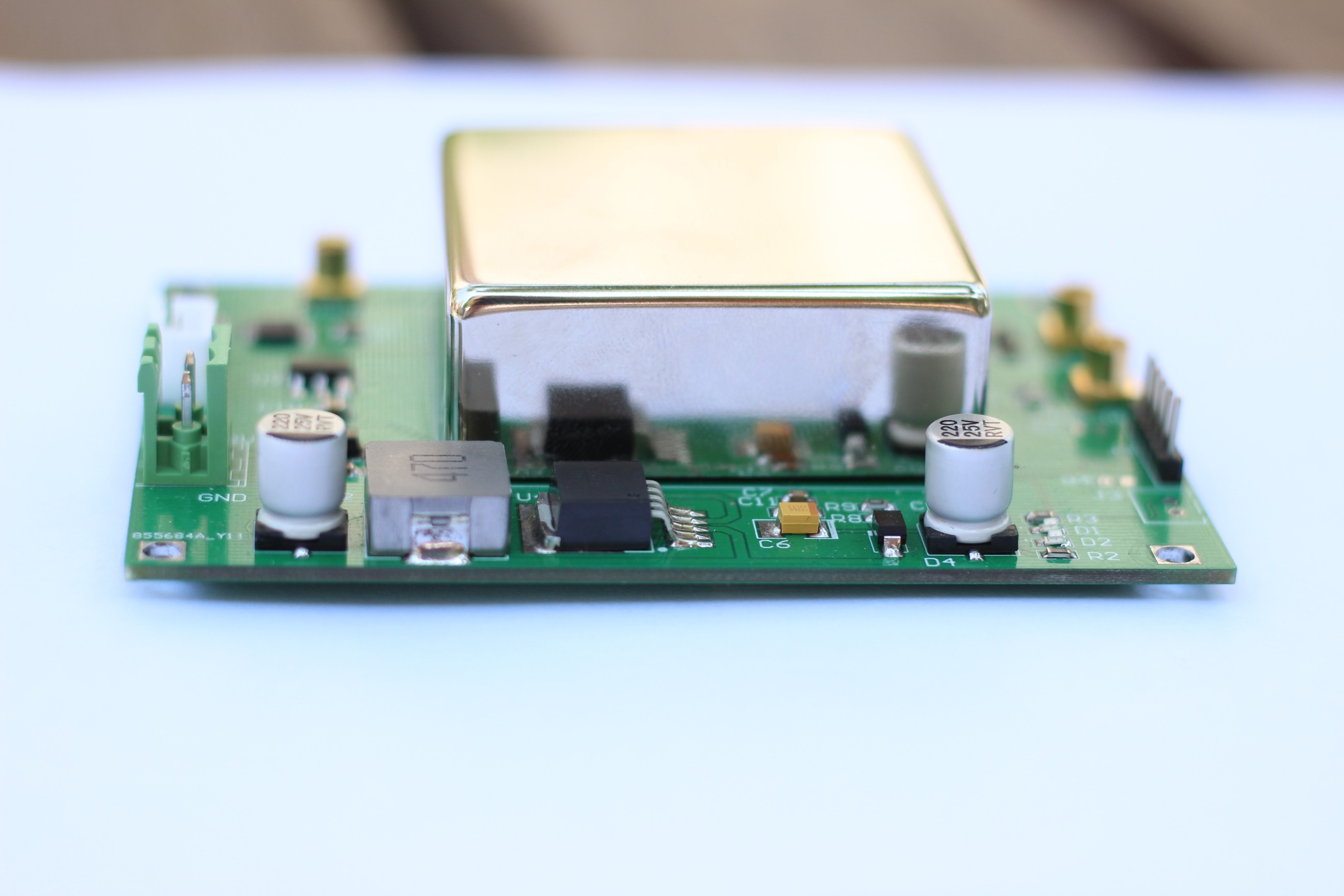

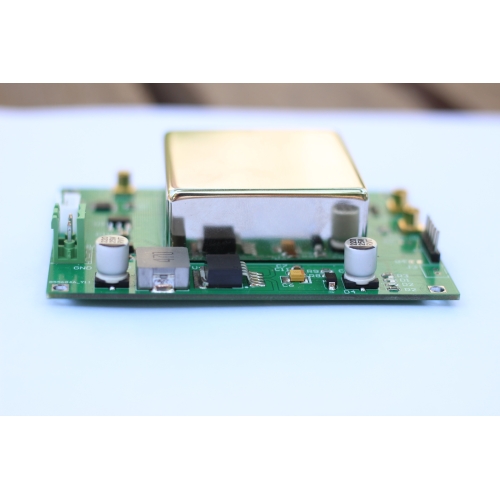

BRD5119 1PPS馴服模塊
概述
BRD5119是一款高穩、低相噪、高精度、高可靠性的時鐘產品，內置高穩恒溫晶振，該模塊經過多周期長時間老化挑選和反復測試分析，確保產品指標穩定可靠;模塊支持外部1PPS輸入，持續輸出10Mhz和1PPS信號；該模塊具備智能馴服和鎖相算法，當外部1PPS輸入不穩定或出現異常時，切換到內部晶振進行守時，繼續提供高可靠性的時間頻率信號。
主要特點 | |
ü 內置高穩晶振 ü 日平均頻率準確度<1E-12 ü 馴服、保持自動切換 ü 支持1PPS輸入，1PPS和10MHz輸出 | ü 1PPS丟失后已然依靠晶振高精度守時 ü 低相噪頻率信號輸出 ü 測頻精度<1E-12 /天 |
產品特性 | 規格名稱 | 指標及參數 | |
電源電壓(P1) | 供電電壓 | 15VDC | |
啟動功耗 | ≤5.0W | ||
穩態功耗 | ≤2.0W | ||
1PPS輸入(P2) | 信號點平 | TTL或LVTTL | |
脈沖寬度 | ≥100ns | ||
信號抖動 | ＜100ns | ||
上升沿 | ＜10ns | ||
10MHz(P3) | 1路，MCX接口，50Ω正弦波 | ||
輸出幅度 | 12dBm ±1dB | ||
馴服準確度 | ＜1E-12/天 | ||
保持頻率準確度 | ＜1E-12（1PPS鎖定，24小時平均值） ＜5E-10（1PPS斷開，保持24小時后） | ||
北斗時源、NTP服務器對時裝置以及GPS北斗同步主時鐘服務器都是用于時間同步的設備。
北斗時源是指基于中國北斗衛星導航系統的時間同步設備，可以提供高精度的時間服務。
NTP服務器對時裝置是指基于網絡時間協議（NTP）的時間同步設備，可以通過互聯網提供時間同步服務，可以使網絡內的各個設備具有一致的時間。
GPS北斗同步主時鐘服務器是指基于GPS或北斗衛星導航系統的時間同步設備，可以提供高精度的時間服務，并且可以將時間同步到網絡中的各個設備，以實現時間同步。
這些設備在許多領域都有廣泛的應用，例如網絡通信、金融、電力、航空航天等，可以保證系統的正常運行和數據的準確性。
